ミヒロスーパー (ゼオライト粉混入木繊セメント板)      準不燃材料 QM-9774

1. 熱帯材一切使用していません。
 コンパネ代わりに、安心して使用出来ます。
2. 国産の杉、松、ヒノキの間伐材の採用
 緑の育成に貢献します。
3. 透水性の型枠です。
 余剰水分だけを排出し、ノロの侵入を防ぎます。

4. コンクリートの品質を向上します。
 濡れむしろ効果を発揮して、良質のコンクリ−トに仕上げ、クラックを防止します。
5.在来のコンパネと同様の建て込みが出来ます 在来のコンパネと同様の建て込みが出来ます 。
 手慣れた工法だから扱いやすく、密着性と強度に優れています。
6.手間の掛からない一発打ち込み工法です。(厚み25oに関しては、ベニヤ型枠併用となります)
 工程が短縮され、残材料搬出や清掃の手間とコストが省けます。
7.断熱・吸・遮音材として機能します。
 打ち込み後は、そのまま断熱・吸・遮音材として利用出来ます。
8.最多孔質セラミック粉の働きでガス抜き効果を発揮します。
 最多孔質ゼオライト粉の働きでガス抜き効果を発揮します。 コンクリ−トからの有害成分の除去、 生鮮青果の鮮度保持、窒素酸化物の脱臭などの効果を発揮します。
9.調湿作用で結露を防止します。
 ゼオライト粉と木質繊維の調湿作用で躯体内部の結露を防ぎます。

● ミヒロス−パ− (壁・スラブ用ゼオライト粉混入木繊セメント板)
一般名  ゼオライト粉混入木繊セメント板
製品名  ミヒロス−パ− 準不燃材料 認定番号 QM-9774
板 厚 25o 30o 40o 50o
寸 法 910×1820mm
重 量 28s 33s 40s 50s
寸法 910 x 1820mm 各種寸法カット(プレカット)できます。

● 内壁下地とスラブに最適
ミヒロス−パ−は、集合住宅や商業施設の地下駐車 場、工場の機械室まわり、屋上断熱等、特に吸遮音性能や断熱性能が要求される部位の内壁とスラブに 最適です。

● 施工手順
@ 型枠組
立込は、コンパネとほぼ同様の工法です。固定桟 木、縦横のバタ材(バイブ)、サポ−トなどの型枠補助部材によってミヒロス−パ−を建て込みます
セパレ−タ−の割付、足元の固定方法、締め付けバタバイブ等はコンパネと同程度とします。釘はミヒロス−パ−側から桟木に打ちます。
A コンクリ−ト打設
JASS基準に応じて、コンクリ−トを打ち込みます
B 補助部材の解体
養生期間をおいた後、ミヒロス−パ−を残し、補助部材を解体し、搬出します。
● ス−パ−ビ−ム工法
ビ−ムの上にミヒロス−パ−をばたばたと敷き込んで行くだけのスピ−ディ−で簡単な工法です。

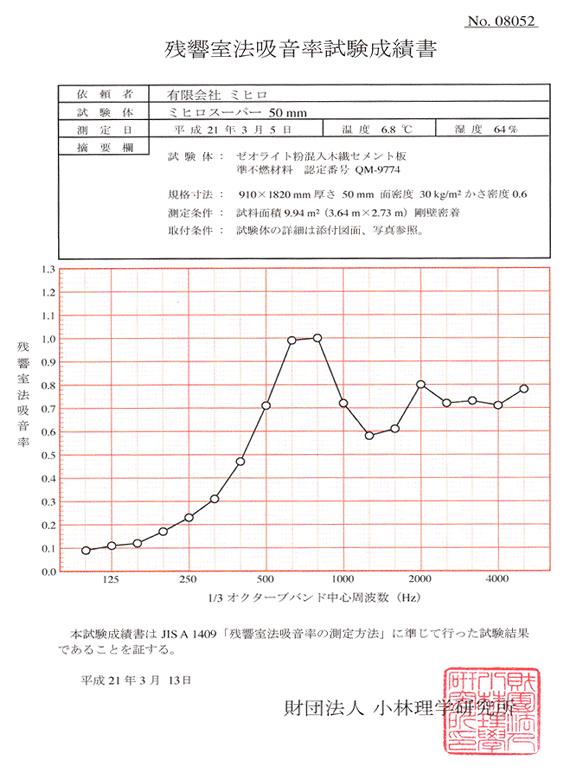

 ● ミヒロスーパーの熱伝導率及び熱抵抗試験  検査機関:財団法人 日本建築総合試験所
依 頼 者  会社名  有限会社 ミヒロ
 所在地  岐阜県下呂市萩原町上呂2208番地
試 験 体  品 目  ゼオライト粉混入木繊セメント板
 商品名  ミヒロスーパー
 製造会社  有限会社 ミヒロ
 製造年月日  平成21年1月13日
 ロット番号  090113 A40
 実測寸法  297.9mm×298.4mm
 実測厚さ  40.4mm
 養生方法  20℃、55%RHの恒温高湿室にて7日
 間気乾養生。
 実測密度  測定直前: 648s/m3 (2325.7g)
 測定直後: 648s/m3 (2325.9g)
 相対質量変化  養生中:   0.000
 試験中:   0.000
 試験方法  JIS A 1412-2
ゼオライト粉混入木繊セメント板

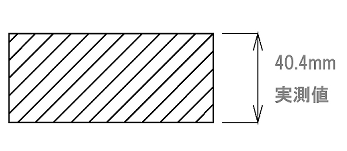

     断面見取図
 モクセンセメント板の熱伝導率及び熱抵抗試験結果 平成21年3月12日
 熱流密度  q(W/m2) 20℃
 試験体高温側表面温度 θ1(℃) 53.86
 試験体高温側表面温度  θ2(℃) 30.0
 試験体表面 θ=(θ1+θ2)/2(℃) 10.0
 試験体温度差  ΔT(K) 20.0
 熱 抵  抗  R   (u・K/W) 0.37
 熱伝導率 λ      (W・m・K) 0.11
単位の換算 1W=0.86kcal/h

ミヒロボード(木毛セメント板) MKボード(モクセン板) MKスタジアムボード

木質系セメント板のご紹介



製 品 案 内


日本工業規格
適合性認証取得工場
 JISA5404
 認証番号:TC0408066
有限会社ミヒロ
〒509-2518
岐阜県下呂市萩原町上呂2208番地
TEL:0576-55-0111
FAX:0576-54-1574
